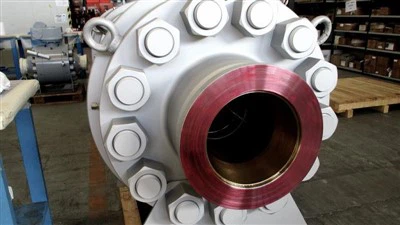

شیر توپی فشار قوی دریایی

ما طیف گسترده ای از شیرهای توپی نصب شده بر روی بدنه پیچ و مهره دو یا سه تکه را ارائه می دهیم. دو صندلی مستقل، آب بندی دو طرفه آسان را برای اطمینان از بیشترین سطح محکم و قابلیت اطمینان در شرایط فشار و دمای بالا در خدمات ایزولاسیون بحرانی فراهم می کنند. دریچه های توپ فشرده فشار بالا دارای قابلیت اطمینان و سطح کیفیت مشابه دریچه های API سنتی هستند، اما به دلیل طراحی فلنج فشرده که در بسته های شیر ادغام شده است، در فضا و وزن صرفه جویی قابل توجهی دارند. فلنج های گردن جوش فشرده که خط لوله را به شیر متصل می کنند باعث صرفه جویی بیشتر در فضا می شوند.

شیر توپی یک شیر با کارایی بالا است که برای محیط مهندسی دریایی طراحی شده است که عمدتاً برای کنترل و تنظیم جریان آب دریا، نفت، گاز طبیعی و سایر رسانه ها تحت فشار بالا، خوردگی بالا، فرسایش زیاد و سایر شرایط سخت استفاده می شود.

طراحی دریچه

بر اساس API 6D و نیازهای مشتری

محدوده دما

-150 تا 428 درجه فارنهایت (-101 تا 220 درجه)

اندازه

NPS ٪7b٪7b0٪7d٪7d (DN ٪7b٪7b1٪7d٪7d)

اندازه گیری فشار

ASME ٪7b٪7b0٪7d٪7d ASME 2500

رو در رو

طبق API 6D

اتصالات پایانی

فلنج فشرده نورسوک L005
فلنج فشرده Freudenberg/Grayloc

طراحی بدنه

فورج پیچ دو تکه و سه تکه

طراحی صندلی

نرم یا فلزی با روکش سخت روی توپ و صندلی
صندلی های دو پیستونی
صندلی های ترکیبی

امکانات

طراحی دوبلوک و بلید (DBB)
مهر و موم ثانویه در گرافیت خالص
دستگاه ضد الکتریسیته ساکن
ساقه ضد باد کردن
پیکربندی مهر و موم لب
تزریق درزگیر اضطراری روی صندلی ها و ساقه موجود است
بسته بندی ساقه با انتشار کم فرار موجود است
روکش CRA روی تمام نواحی آب بندی دینامیک یا تمام قسمت های خیس شده موجود
طراحی فشرده و سبک
فلنج های گردنی جوشکاری لوله های سبک تر با ابعاد کوچکتر 80 درصد در کاهش وزن صرفه جویی می کنند

اپراتور

دستی: آچار یا چرخ دنده با قفل

فعال: پنوماتیک / هیدرولیک / الکتریکی

تست و گواهینامه ها

مطابقت با بازرسی و آزمایش API 6D و ISO 5208 و API 598
ایمن آتش و آتش مطابق با API 607 ​​تست شده است
گواهینامه SIL 3 مطابق با IEC61508
انتشار فرار طبق ISO15848
PED 2014٪ 2f68٪ 2fUE
