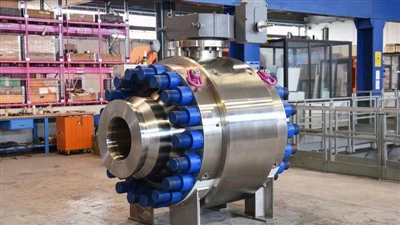

شیر توپی فشار قوی فلز به فلز

ما طیف گسترده ای از شیرهای توپی نصب شده بر روی بدنه پیچ و مهره دو یا سه تکه را ارائه می دهیم. دو صندلی مستقل، آب بندی دو طرفه آسان را برای اطمینان از بیشترین سطح محکم و قابلیت اطمینان در شرایط فشار و دمای بالا در خدمات ایزولاسیون بحرانی فراهم می کنند. دریچه های توپ فشرده فشار بالا دارای قابلیت اطمینان و سطح کیفیت مشابه دریچه های API سنتی هستند، اما به دلیل طراحی فلنج فشرده که در بسته های شیر ادغام شده است، صرفه جویی قابل توجهی در فضا و وزن دارند. فلنج های گردن جوش فشرده که خط لوله را به شیر متصل می کنند باعث صرفه جویی در فضا می شوند. ما طراحی و انتخاب مواد کاملاً قابل تنظیم است تا مشخصات پروژه مشتری را برآورده کند.

طراحی دریچه

بر اساس API 6D و نیازهای مشتری

محدوده دما

-150 تا 428 درجه فارنهایت (-101 تا 220 درجه)

اندازه

NPS 2 -24 (DN 50-600)

اندازه گیری فشار

ASME 900 - ASME 2500

رو در رو

طبق API 6D

اتصالات پایانی

فلنج فشرده نورسوک L005
فلنج فشرده Freudenberg/Grayloc

طراحی بدنه

فورج پیچ دو تکه و سه تکه

طراحی صندلی

فلزی با روکش سخت روی توپ و صندلی

امکانات

طراحی دوبلوک و بلید (DBB)
مهر و موم ثانویه در گرافیت خالص
دستگاه ضد الکتریسیته ساکن
ساقه ضد باد کردن
پیکربندی مهر و موم لب
تزریق درزگیر اضطراری روی صندلی ها و ساقه موجود است
بسته بندی ساقه با انتشار کم فرار موجود است
روکش CRA روی تمام مناطق آب بندی پویا یا روی تمام قسمت های خیس شده موجود
طراحی فشرده و سبک
فلنج های گردنی جوشکاری لوله های سبک تر با ابعاد کوچکتر 80 درصد در کاهش وزن صرفه جویی می کنند

اپراتور

دستی: آچار یا چرخ دنده با قفل

فعال: پنوماتیک / هیدرولیک / برقی

تست و گواهینامه ها

مطابقت با بازرسی و آزمایش API 6D و ISO 5208 و API 598
ایمن آتش و آتش مطابق با API 607 ​​تست شده است
گواهینامه SIL 3 مطابق با IEC61508
انتشار فرار طبق ISO15848
PED 2014/68/UE
