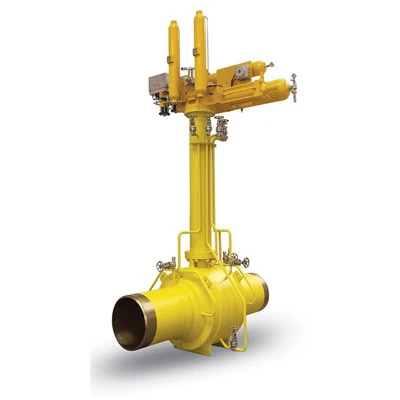

دریچه توپی کامل جوش داده شده فولادی فورج

شیر پلاتینیوم طیف کاملی از شیرهای توپی ورودی جانبی دو یا سه تکه کاملاً جوش داده شده را ارائه می دهد. ساختار بدنه کاملاً جوش داده شده راه حل سبک تری را ارائه می دهد و در عین حال از مسیرهای نشت احتمالی به محیط خارجی جلوگیری می کند و از محافظت قابل اعتماد از کل سیستم اطمینان می دهد. یک پیکربندی محکم دوتایی و دو صندلی مستقل با آب بندی دو طرفه، بیشترین سطح سفتی و قابلیت اطمینان را در شرایط فشار و دمای بالا در تمام سرویس های جداسازی بحرانی تضمین می کند. چندین ویژگی منحصر به فرد موجود است که راه حل های فنی پیشرفته ای را برای فرآیندهای گاز شیرین یا اسیدی یا کاربردهای خطوط لوله ارائه می دهد. انتخاب مواد کاملاً قابل تنظیم است تا مشخصات پروژه مشتریان را برآورده کند.

طراحی دریچه

بر اساس API 6D و نیازهای مشتری

محدوده دما

-150 تا 428 درجه فارنهایت (-101 تا 220 درجه)

اندازه

NPS ٪7b٪7b0٪7d٪7d (DN ٪7b٪7b1٪7d٪7d)

اندازه گیری فشار

ASME ٪7b٪7b0٪7d٪7d ASME 2500

رو در رو

طبق استاندارد API 6D

اتصالات پایانی

RF، RTJ مطابق با B16.5 و B16.47
BW، لب به لب مطابق با B16.25 جوش داده شده است

مواد:

فولاد کربنی، فولاد ضد زنگ، فولاد کربنی با دمای پایین، دوبلکس، سوپر دوبلکس

طراحی بدنه

فورج پیچ دو تکه و سه تکه

طراحی صندلی

نرم یا فلزی با رو به سختی روی توپ و صندلی
صندلی های دو پیستونی
صندلی های ترکیبی

امکانات

طراحی دوبلوک و بلید (DBB)
مهر و موم ثانویه در گرافیت خالص
دستگاه ضد الکتریسیته ساکن
ساقه ضد باد کردن
تزریق درزگیر اضطراری روی صندلی ها و ساقه موجود است
بسته بندی ساقه با انتشار کم فرار موجود است
روکش CRA روی تمام نواحی آب بندی دینامیک یا تمام قسمت های خیس شده موجود
گسترش ساقه برای تاسیسات زیرزمینی

اپراتور

دستی: آچار یا چرخ دنده با قفل
فعال: پنوماتیک / هیدرولیک / الکتریکی

تست و گواهینامه ها

مطابقت با بازرسی و آزمایش API 6D و ISO 5208 و API 598
ایمن آتش و آتش مطابق با API 607 ​​تست شده است
گواهینامه SIL 3 مطابق با IEC61508
انتشار فرار طبق ISO15848
PED 2014٪ 2f68٪ 2fUE
