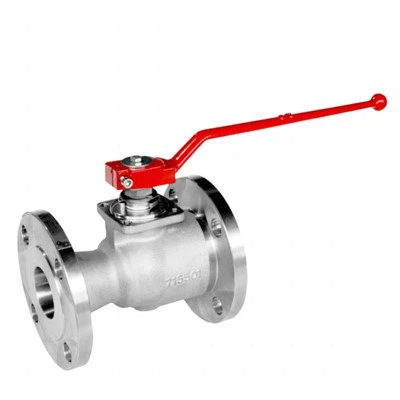

دریچه توپی حفاری Ruduce

شیرهای توپی با سوراخ Ruduce مطابق با API 6D تولید می شوند. این شیر در یک طرح دو تکه پیچ و مهره فورج شده با قطر کوچک، مناسب برای شرایط کاری فشار متوسط/کم پیکربندی شده است. با طراحی ساده مشخص می شود، صندلی های سوپاپ مستقیماً در بدنه قرار می گیرند.
فشار جریان بالادست، توپ شناور آزاد را به سمت صندلی پایین دست فشار می دهد - فشرده سازی حاصل یک راه حل آب بندی عالی بدون نشتی ارائه می دهد.
ساقه در بالای توپ متصل است و اجازه می دهد دریچه باز و بسته شود با یک حرکت یک چهارم چرخش.
انتخاب مواد کاملاً قابل تنظیم است تا مشخصات پروژه مشتری را برآورده کند و چندین ویژگی منحصر به فرد موجود است که یک راه حل فنی پیشرفته مناسب برای محیط های تهاجمی دریایی و سیالات خورنده و ساینده ارائه می دهد.

طراحی دریچه

بر اساس API 6D

محدوده دما

-150 تا 662 درجه فارنهایت (-101 تا 350 درجه)

اندازه

NPS 1/2-6 (DN 15-150)

اندازه گیری فشار

ASME ٪7b٪7b0٪7d٪7d ASME 2500

رو در رو

طبق استاندارد API 6D

اتصالات پایانی

RF، RTJ مطابق با B16.5 و B16.47
SW، سوکت جوش داده شده طبق B16.11

طراحی بدنه

فورج / ریخته گری پیچ دو تکه

طراحی صندلی

نشستن نرم یا فلزی با Hardfacing روی توپ و صندلی

امکانات

مهر و موم ثانویه در گرافیت خالص
دستگاه ضد الکتریسیته ساکن
ساقه Anti Blow Out
خاموشی محکم دو جهته
بسته بندی ساقه با انتشار کم فرار موجود است
اورینگ / مهر و موم لب و پیکربندی گرافیت

اپراتور

دستی: آچار یا چرخ دنده با قفل

تست و گواهینامه ها

مطابقت با بازرسی و آزمایش API 6D و ISO 5208 و API 598
ایمن آتش و آتش مطابق با API 6FA/607 تست شده است
گواهینامه SIL 3 مطابق با IEC61508
انتشار فرار طبق ISO15848
PED 2014٪ 2f68٪ 2fUE

در هنگام نصب و بهره برداری باید به چه مواردی توجه کرد؟

· هنگام نصب و راه اندازی شیر توپی شناور، برای اطمینان از عملکرد طبیعی و افزایش عمر مفید آن، باید به موارد کلیدی زیر توجه شود:

· اقدامات احتیاطی در هنگام نصب

·محل نصب:

·محل نصب باید دور از ورودی آب باشد تا از عملیات نادرست ناشی از نوسانات ورودی آب جلوگیری شود.

·در صورت نصب کلید بر روی دیواره استخر کانتینری، نصب براکت فولادی زاویه دار L شکل توصیه می شود.

· اگر سوئیچ در ناحیه اختلاط نصب شده باشد، باید یک لوله ضد موج یا یک بافل ضد موج نصب شود.

· قطر داخلی لوله:

·یک لوله اتصال فلنجی با قطر داخلی بزرگتر از قطر شناور انتخاب کنید.

· سیم کشی:

· در هنگام سیم کشی استفاده از کابل چند هسته ای توصیه می شود.

· بار خط کنترل شده باید با ظرفیت کنتاکت سوئیچ شناور مطابقت داشته باشد.

· وزن مخصوص مایع:

· وزن مخصوص مایع اندازه گیری شده باید بیشتر از وزن مخصوص شناور باشد.

· موقعیت شناور:

· نقطه عمل شناور با توجه به نیاز سفارش مشتری در کارخانه تنظیم شده است. لطفاً موقعیت شناور را به دلخواه تنظیم نکنید.

· زاویه نصب:

·نصب افقی: دقت کنید که زاویه شیب کمتر از 5 درجه باشد و بهتر است آن را کاملاً افقی نصب کنید تا از مشکلاتی مانند بسته نشدن یا گیر کردن شیر جلوگیری شود.

· تمیز کردن و بازرسی:

·قبل از نصب، حفره داخلی و سطح آب بندی شیر را بررسی کنید تا از عدم وجود کثیفی به آن اطمینان حاصل کنید.

· بررسی کنید که آیا سوپاپ در حین باز یا بسته شدن گیر کرده است، آیا پیچ و مهره ها شل هستند، آیا بسته بندی فشرده شده است و غیره.

· اقدامات احتیاطی در حین عملیات

· عملکرد آهسته:

· هنگام بستن شیر، به آرامی عمل کنید تا از بسته شدن اجباری که باعث می شود شیر به طور کامل بسته نشود و در نتیجه باعث نشتی شود، جلوگیری کنید.

· خیز آزاد شناور:

·در شرایط فشار آب، شناور باید بتواند آزادانه بالا بیاید و در هنگام تماس با انتهای بالایی بدنه شیر، شیر را کاملا ببندد.

· حفاظت ایمنی:

·در حین کار به حفاظت ایمنی مانند پوشیدن دستکش محافظ، عینک و غیره توجه کنید.

· بازرسی منظم:

· به طور منظم وضعیت عملکرد سوپاپ، از جمله عملکرد آب بندی، شکاف بین توپ و صندلی سوپاپ و غیره را بررسی کنید.

· رعایت مقررات:

·رویه های عملیاتی مربوطه و استانداردهای ایمنی را برای اطمینان از عملکرد صحیح و ایمن دنبال کنید.

· پیروی از اقدامات احتیاطی نصب و عملیات فوق می تواند عملکرد طبیعی شیر توپی شناور را تضمین کرده و عمر مفید آن را افزایش دهد.
