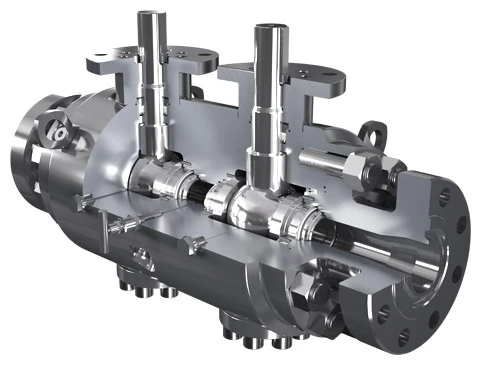

دریچه توپی دوبلوک و بلوک کامل

«اصل دوبلوک و جداسازی بلید» استفاده از دو دریچه جداسازی خطی به همراه یک شیر تخلیه را ضروری می‌کند. این راه‌اندازی برای تخلیه یا تخلیه سیال محبوس شده بین دو عنصر بسته‌کننده استفاده می‌شود و در نتیجه از ایزوله‌سازی ایمن لوله‌کشی پایین‌دست اطمینان حاصل می‌کند. از طرف دیگر، این عملکرد را می توان از طریق استفاده از یک دریچه منفرد مجهز به یک درگاه تخلیه که بین مسدود کننده های آن قرار دارد به دست آورد.

طراحی دریچه

API 6D، API 6A، ASME B16.34، ISO 14313، ISO 10423، ISO 17292

محدوده دما

-58 تا 392 درجه فارنهایت (-50 تا 200 درجه)

SIZE

NPS 1-12 (DN 25-300)

رتبه بندی فشار

ASME 150 - ASME 2500

چهره به چهره

طبق استاندارد API 6D

اتصالات پایانی

RF، RTJ مطابق با B16.5 و B16.47
BW، لب به لب مطابق با B16.25 جوش داده شده است
SW، سوکت جوش داده شده طبق B16.11

مواد

فولاد کربنی با دمای پایین و آلیاژ پایین

فولاد ضد زنگ، دوبلکس و سوپر دوبلکس

آلیاژهای نیکل، تیتانیوم

طراحی بدنه

فورج و ریخته گری پیچ دو تکه و سه تکه

طراحی صندلی

نرم یا فلزی با رو به سختی روی توپ و صندلی
صندلی های دو پیستونی
صندلی های ترکیبی

ویژگی ها

طراحی دوبلوک و بلید (DBB)
مهر و موم ثانویه در گرافیت خالص
دستگاه ضد الکتریسیته ساکن
ساقه Anti Blow Out
تزریق درزگیر اضطراری روی صندلی ها و ساقه موجود است
بسته بندی ساقه با انتشار کم فرار موجود است
اورینگ / مهر و موم لب و پیکربندی گرافیت
پوشش CRA روی تمام مناطق آب بندی دینامیک یا روی تمام قسمت های خیس شده موجود
کلاه بلند برای دمای پایین و بالا در دسترس است

اپراتور

دستی: آچار یا چرخ دنده با قفل
فعال: پنوماتیک / هیدرولیک / برقی

تست و گواهینامه ها

مطابقت با بازرسی و آزمایش API 6D و ISO 5208 و API 598
ایمن آتش و آتش مطابق با API 607 ​​تست شده است
گواهینامه SIL 3 مطابق با IEC61508
انتشار فرار طبق ISO15848
PED 2014/68/UE

برنامه های اصلی

• تولید نفت و گاز فراساحلی
• پایانه های گاز و نفت
•شیمی و پتروشیمی
• پالایش
• تولید اسکید اندازه گیری مالی
• حامل گاز LNG
• پیمانکاران فرآیند/ صنعت برق
