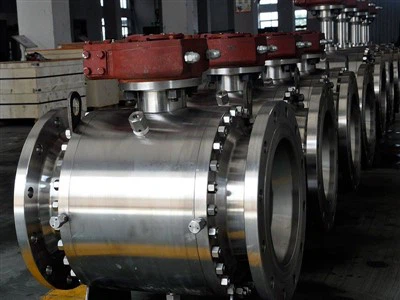

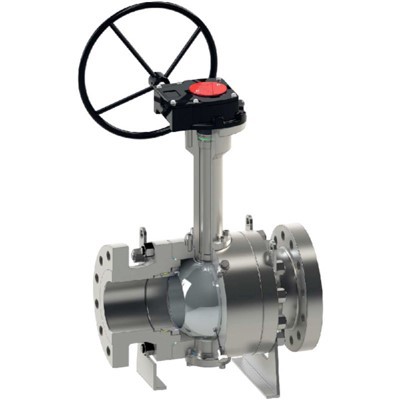

شیر توپی برودتی فورج فولادی

شیرهای توپی برودتی فولادی فورج شده برای کاربردهای برودتی و دمای بسیار پایین تولید می شوند. سوپاپ ها با یک پسوند کلاه یکپارچه طراحی شده اند که از رسیدن مایعات برودتی به بسته بندی ساقه با فعال کردن مایعات برای جوشیدن و تبدیل به گاز جلوگیری می کند. این امر اتلاف انرژی را در طول اکستنشن به حداقل می رساند و شیر را از عملکرد نادرست محافظت می کند. یکپارچگی ساختاری شیر هرگونه تغییر شکل حرارتی اجزای داخلی ناشی از واریانس دما را به حداقل می‌رساند و بالاترین سطح عملکرد را برای خاموش شدن شدید در میدان‌های حیاتی LNG تضمین می‌کند.

طراحی دریچه

بر اساس BS 6364، MESC 77/200، ISO 28921-1 و الزامات مشتری

محدوده دما

-320 تا 212 درجه فارنهایت (-196 تا 120 درجه)

اندازه

NPS 1-30 (DN 25-750)

اندازه گیری فشار

ASME 150 - ASME 900

رو در رو

طبق استاندارد API 6D

اتصالات پایانی

RF، RTJ مطابق با B16.5 و B16.47
BW، لب به لب مطابق با B16.25 جوش داده شده است

مواد:

فولاد کربنی با دمای پایین، فولاد ضد زنگ، دوبلکس، سوپر دوبلکس، اینکونل.

طراحی بدنه

فورج پیچ دو تکه و سه تکه

طراحی صندلی

نرم یا فلزی با روکش سخت روی توپ و صندلی
طراحی صندلی برای جلوگیری از گیر افتادن مایع در حفره بدن

امکانات

مهر و موم ثانویه در گرافیت خالص
دستگاه ضد الکتریسیته ساکن
ساقه ضد باد کردن
پیکربندی مهر و موم لب
بسته بندی ساقه با انتشار کم فرار موجود است
کاپوت بلند برای سرویس کم و برودتی

اپراتور

دستی: آچار یا دنده با قفل
فعال: پنوماتیک / هیدرولیک / الکتریکی

تست و گواهینامه ها

مطابقت با BS 6364، MESC 77/200، بازرسی و آزمایش ISO 28921-1

ایمن آتش و آتش مطابق با API 6FA/607 تست شده است
گواهینامه SIL 3 مطابق با IEC61508
انتشار فرار طبق ISO15848
PED 2014٪ 2f68٪ 2fUE
