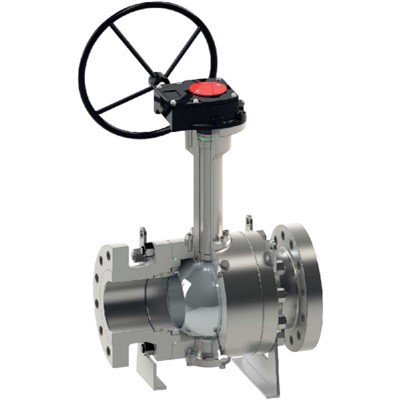

دریچه توپی برودتی -196 درجه

شیرهای توپی برودتی -196 درجه برای کاربردهای برودتی و دمای بسیار پایین تولید می‌شوند. سوپاپ ها با یک پسوند کلاه یکپارچه طراحی شده اند که از رسیدن مایعات برودتی به بسته بندی ساقه با فعال کردن مایعات برای جوشیدن و تبدیل به گاز جلوگیری می کند. این امر اتلاف انرژی را در طول اکستنشن به حداقل می رساند و شیر را از عملکرد نادرست محافظت می کند. یکپارچگی ساختاری شیر هرگونه تغییر شکل حرارتی اجزای داخلی ناشی از واریانس دما را به حداقل می‌رساند و بالاترین سطح عملکرد را برای خاموش شدن شدید در میدان‌های حیاتی LNG تضمین می‌کند.

طراحی دریچه

بر اساس BS 6364، MESC 77/200، ISO 28921-1 و الزامات مشتری

محدوده دما

-320 تا 212 درجه فارنهایت (-196 تا 120 درجه)

اندازه

NPS 1-30 (DN 25-750)

اندازه گیری فشار

ASME 150 - ASME 900

رو در رو

طبق استاندارد API 6D

اتصالات پایانی

RF، RTJ مطابق با B16.5 و B16.47
BW، لب به لب مطابق با B16.25 جوش داده شده است

مواد:

فولاد کربنی با دمای پایین، فولاد ضد زنگ، دوبلکس، سوپر دوبلکس، اینکونل.

طراحی بدنه

فورج پیچ دو تکه و سه تکه

طراحی صندلی

نرم یا فلزی با روکش سخت روی توپ و صندلی
طراحی صندلی برای جلوگیری از گیر افتادن مایع در حفره بدن

امکانات

مهر و موم ثانویه در گرافیت خالص
دستگاه ضد الکتریسیته ساکن
ساقه ضد باد کردن
پیکربندی مهر و موم لب
بسته بندی ساقه با انتشار کم فرار موجود است
کاپوت بلند برای سرویس کم و برودتی

اپراتور

دستی: آچار یا دنده با قفل
فعال: پنوماتیک / هیدرولیک / برقی

تست و گواهینامه ها

مطابقت با BS 6364، MESC 77/200، بازرسی و آزمایش ISO 28921-1

ایمن آتش و آتش مطابق با API 6FA/607 تست شده است
گواهینامه SIL 3 مطابق با IEC61508
انتشار فرار طبق ISO15848
PED 2014/68/UE
